TARGA TS 6EP SKANNERI

Tämä on Targa FunLine TS 6EP skannerin epävirallinen kotisivu, josta löytyy tietoa skannerin teknisistä ominaisuuksista ja ohjelmista. Ostin Targa-skannerin helmikuussa 1999  LJH Computers -liikkeestä Helsingistä 370 markan (~62 euroa) hintaan. Koska en löytänyt webistä oikein mitää tietoa tästä skannerista, päätin koota löytämäni tiedot tälle sivulle. Pienen selvittelyn jälkeen näyttäisi siltä, että Targa TS 6EP on Mustek-valmistajan tekemä skanneri Mustek 600CP.

Toivottavasti näistä sivuista on iloa ja hyötyä muillekin Targa TS 6EP -skannerin omistajille!





Tekniset tiedot

Asennusohjeesta löytyvät seuraavat tiedot skannerin teknisistä ominaisuuksista.

Merkki Targa
Malli TS 6EP
Tyyppi A4-pöytäskanneri, CIS-tekniikka
Optinen tarkkuus 300 x 600 dpi
Ohjelmallinen tarkkuus 9600 x 9600 dpi
Värisyvyys 30 bit (sisäinen), 24 bit (ulkoinen)  *Huom
Liitännät EPP (Enhanced Parallel Port), 2 kpl
Skannausalue 216 x 297 mm
Ulkoiset mitat 416 x 282 x 64 mm (syvyys x leveys x korkeus)
Paino 2.3 kg
Jännite 12V

*) Skannerin värisyvyys tietokoneelle päin on 24 bittiä. Skanneri käyttää jollakin tapaa sisäisesti 30 bitin värisyvyyttä.

Ohjelmistot

Skannerin mukana tulee CD-levy, joka sisältää Windows 3.x/95/NT -käyttöjärjestelmille seuraavat ohjelmat: Skanneri näyttää olevan yhteensopiva Mustek 600CP -skannerin kanssa. Katso sivun lopusta linkkilistaa, jos haluat päivittää ajuria.

CIS -tekniikkaa

Skannerin kuvanluku perustuu CIS (Contact Image Sensor) -tekniikkaan, jossa skannaus suoritetaan suoraan liikkuvassa skannausvarressa. Perinteiset skannerit käyttävät CCD (Charge-Coupled Device) -tekniikkaa, jossa skannausalueen yli liikuteltavan lampun valo johdetaan peilien ja linssien kautta valoherkille kennoille. CIS-tekniikassa valo tuotetaan ledeillä ja luetaan valoherkkien tunnistimien kautta suoraan skannausvarressa. Tämä mahdollistaa laitteiden pienen koon sekä tietysti edullisemman hinnan.

Alan lähteissä on esitetty kritiikkiä CIS-tekniikkaa kohtaan. Sen väitetään tuottavan huonompilaatuisia kuvia, koska CIS-laitteiden valonlähteet ja valotunnistimet eivät olisi tarpeeksi herkkiä.

Omien kokemusten perusteella Targa-skannerin kuvanlaatu on ihan riittävä kotikäyttöä varten.

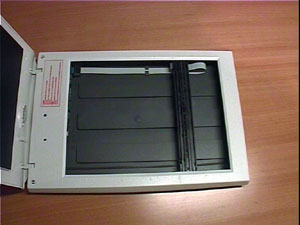

Kuvassa skannerin skannausvarsi, joka sisältää valoa tuottavat ledit sekä valoherkät tunnistimet.


Targa on Mustek-skanneri

Tarkempi skannerin tutkiskelu paljastaa, että laite on tehty Mustek-skannerivalmistajan tehtaalla. Skannerin IC-piiri näyttää olevan Mustek MA105 AN3969.1. Lisäksi piirilevyltä löytyy 32kx8 muistipiiri Winbond W24257AS-35. Lähellä kirjoitinporttia näyttäisi olevan ESS2099S-merkkinen piiri, joka varmaankin on jokin EPP-piiri.

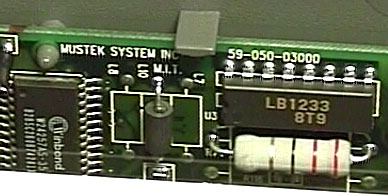

Kuvassa skannerin piirilevyä.

Lisää piirilevyn kuvia löytyy seuraavien linkkien takaa:

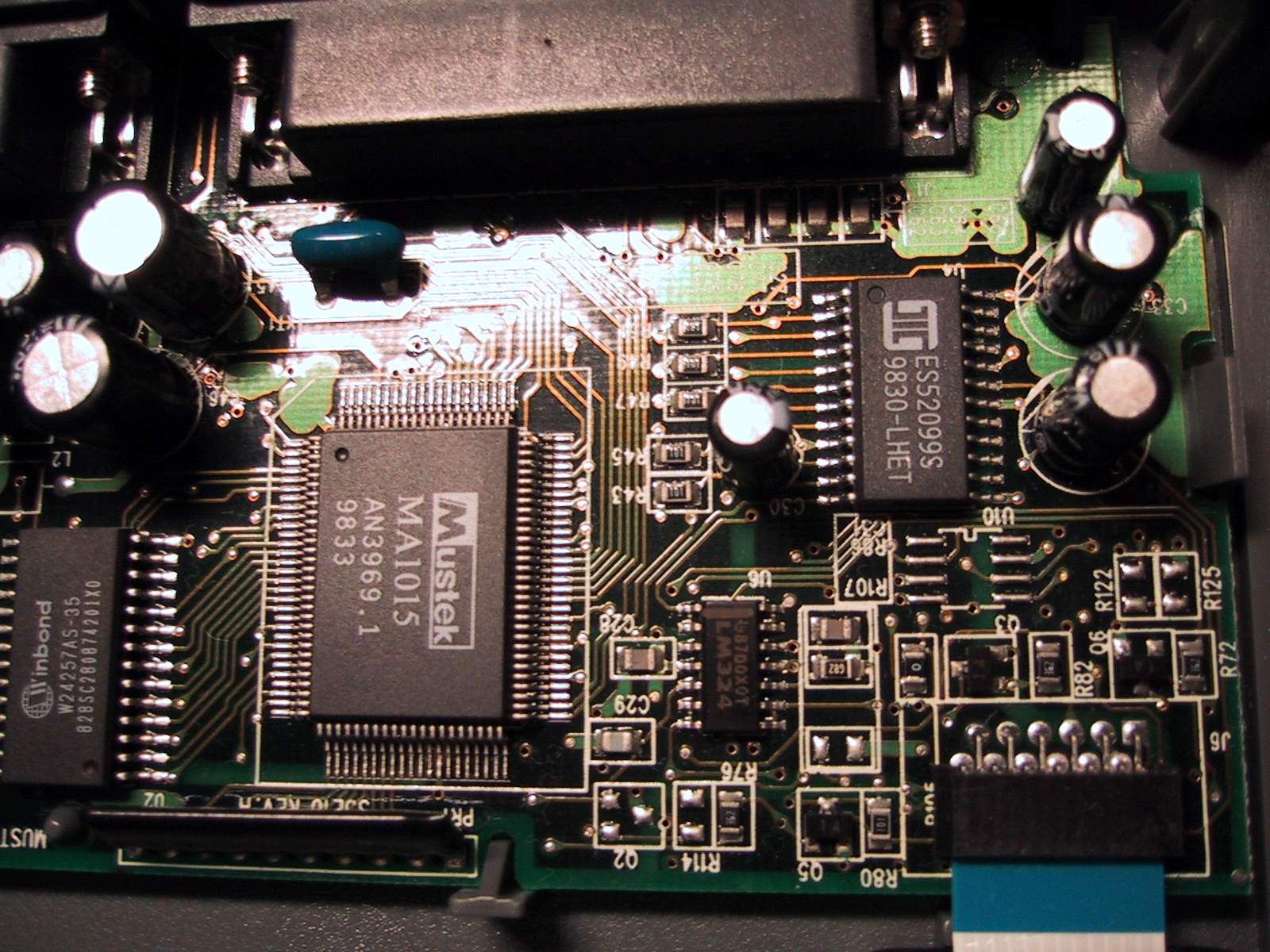

Kuva 1 piirilevystä

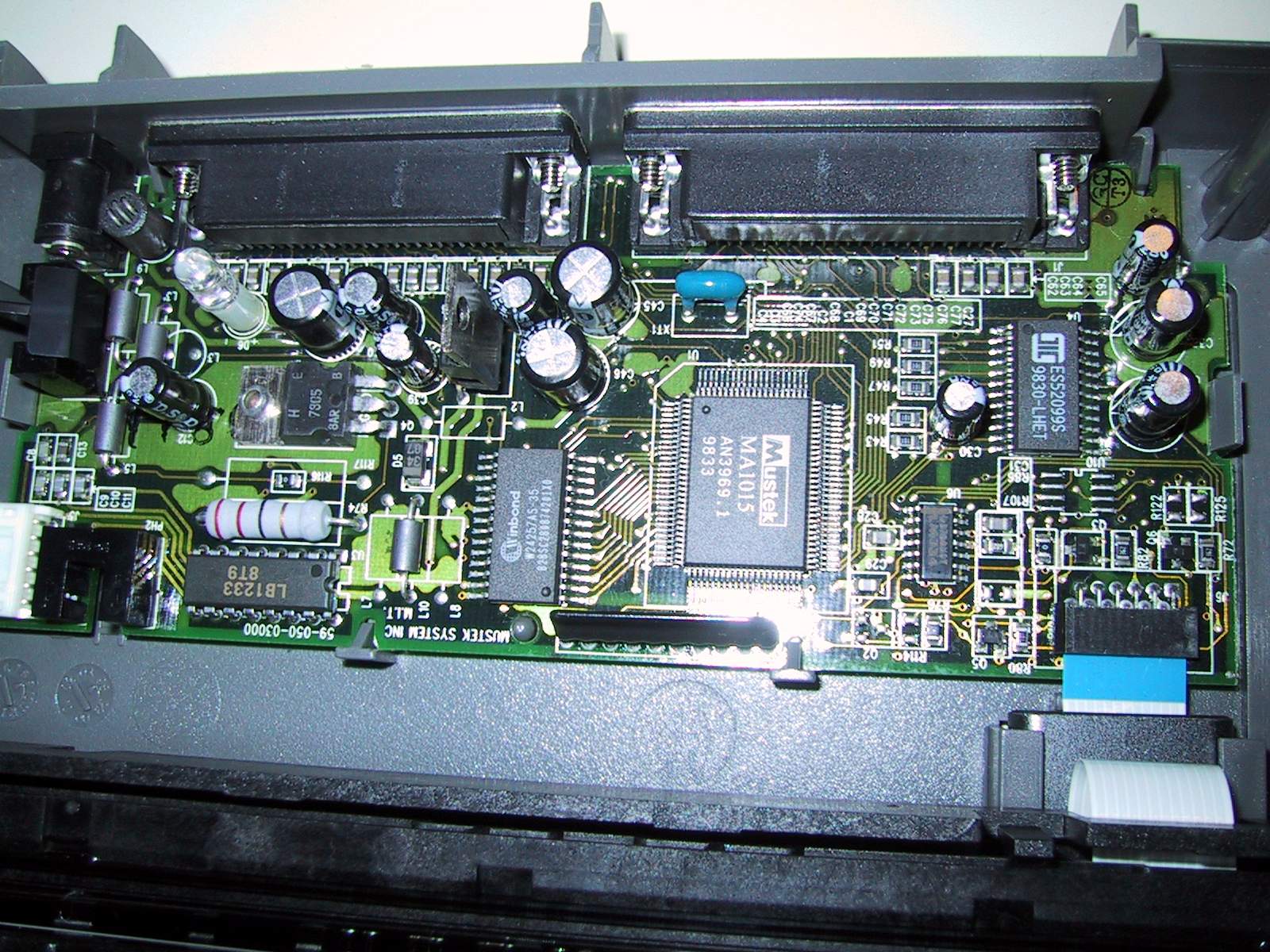

Kuva 2 piirilevystä

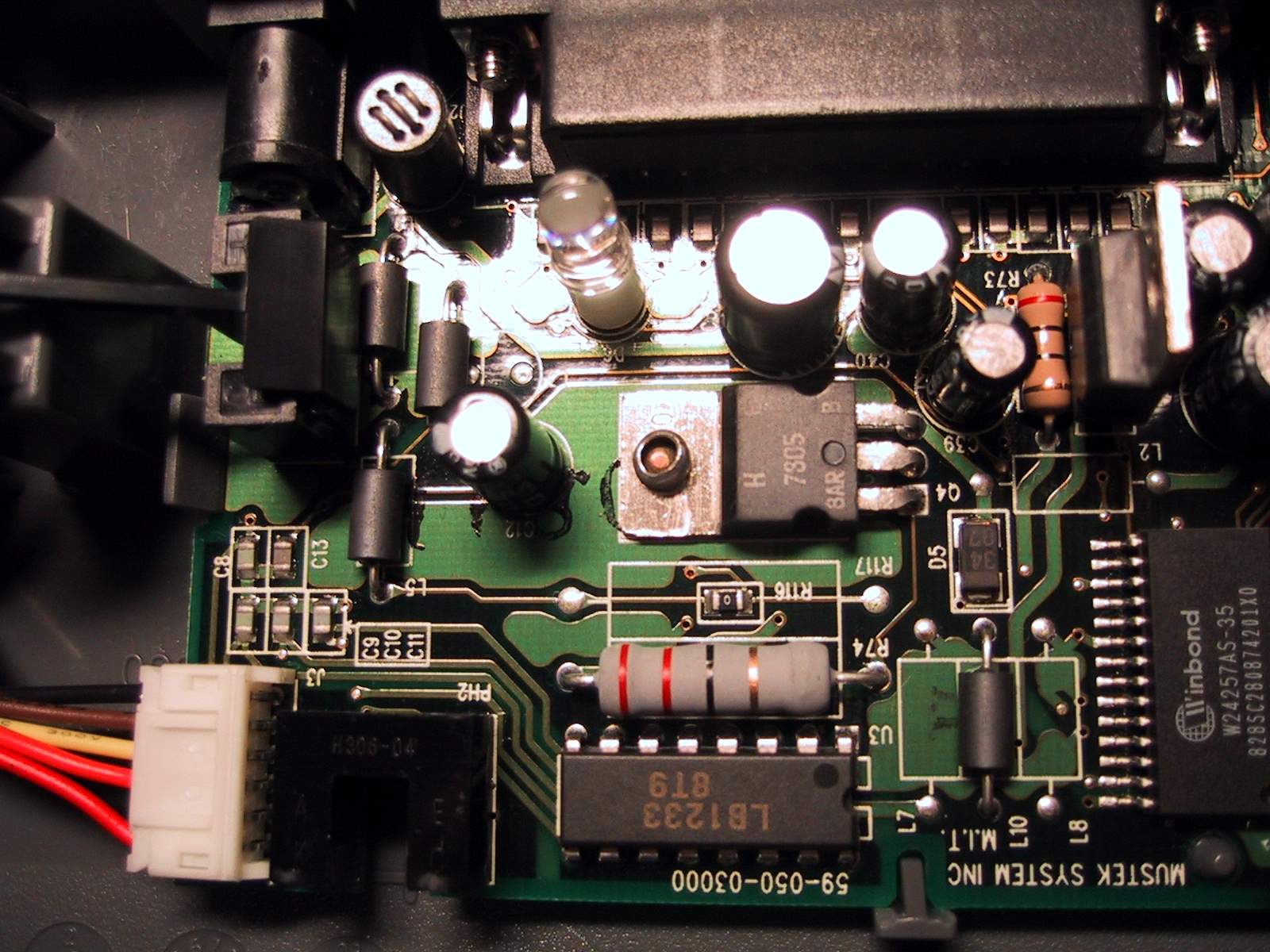

Kuva 3 piirilevystä

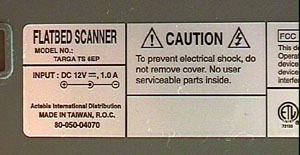

Kuvassa skannerin arvokilpi. Skanneria markkinoi Actebis International.

Liitännät

Skannerissa on kaksi rinnakkaisporttia, jotka mahdollistavat esimerkiksi skannerin ja kirjoittimen kytkemisen samaan LPT-porttiin PC:ssä. Skannerin mukana tulee rinnakkaiskaapeli tietokonetta varten. Kirjoittimen rinnakkkaiskaapeli kytketään suoraan skanneriin.

Virtalähde on erillisessä muuntajassa ja laitteessa ei ole erillistä virtakytkintä.

Uudempia ajureita

Mustek 600CP-skannerille tarkoitetut ajurit toimivat Targan kanssa. Mustekin Euroopan drivers-sivulta löytyy  ajuripakettiversio 1.21 Windows 95/98 -ympäristöön, jossa ei tosin tunnu olevan mitään eroja Targan CD-levyllä olleeseen 1.20 ajureihin verrattuna. Ainoa näkyvä ero ohjelmissa on, että Mustek 600CP-nimi näkyy A4 CIS Scanner -nimen tilalla.

Saat ladattua Mustek 600CP-skannerin ajurit, kun menet seuraavalla sivulle ja annat Targa-skannerin sarjanumeron kaksi ensimmäistä kirjainta. Sarjanumero löytyy skannerin pohjalevystä. Minun skannerissa sarjanumero alkaa kirjaimilla: IM

Linkkejä

Kommentteja?

Kommentit, parannusehdotukset ja muut jutut saa lähettää allekirjoittaneelle sähköpostitse.

Heikki Raussi
raussi@pcuf.fi


Tämän sivun kuvat on otettu JVC GR-DVL9000 MiniDV-videokameralla.

Sivu tehty keväällä 1999.
Sivun linkit päivitetty 6-9-2002.
Lisätty kolme piirilevyn kuvaa 22-01-2003.
Lisätty Linux linkki 30-11-2003, Kiitos vinkistä Pertti Käräselle
Paivitetty Mustek-ajurien linkki.
